老闆的網頁實驗室#2-實作 Canvas 遮罩動畫

案例解析

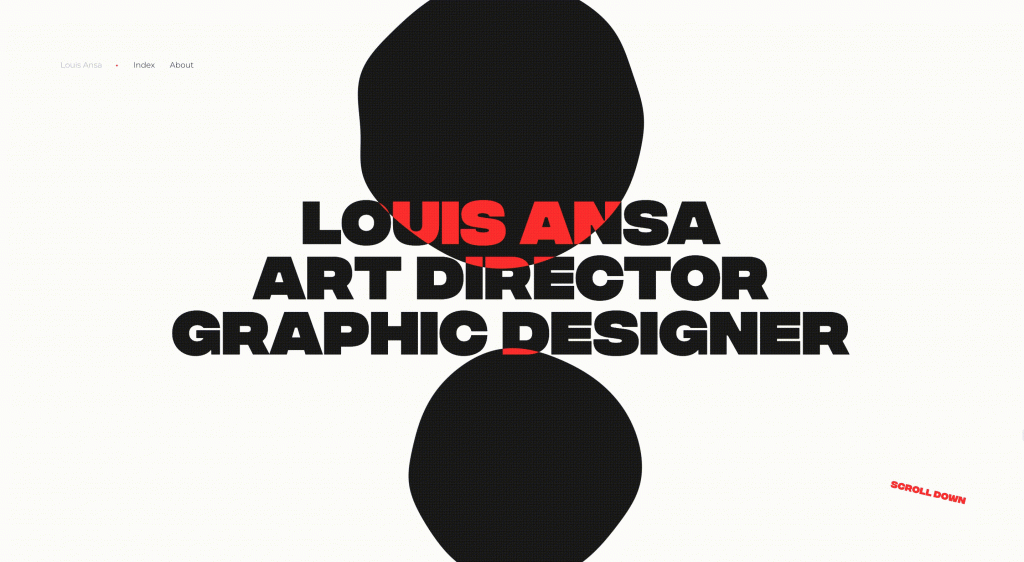

Louis Ansa — Portfolio

這次要分析的是在法國的設計師 Louis Ansa 的作品集網頁,在 Louis Ansa 的網頁中開始的載入與關於頁面都有出現的遮罩效果,讓老闆帶著大家來看看這是如何實現的吧!

分析思路

這一頁的動畫主要有三個部分組成:

  1. 球型遮罩:在圓形裡面的文字會呈現不同的背景色與內文顏色
  2. 移動的球體:兩個球體的圓心沿著畫面的中心做圓周運動
  3. 變動的球體形狀:球體的邊界呈現不規則波動

首先針對1.的部分,要改變特定區域內的顏色效果,依據需要達成的效果不同,我們可以直接選擇改變區域內的顏色內容;或是使用兩層圖片,再將區域內不需要的上層元素移除掉。

如果只需要處理顏色的變換,沒有非常複雜的動畫,可以使用 css 的 mix-blend-mode 屬性來實現,mix-blend-mode 提供了saturationhuedifference等條件直接處理顏色。但是考量到後續如果需要做出多個物件、比較複雜的變形以及效能問題,從 Canvas 下手就會更靈活。

實作

1. 創建兩層 canvas

首先先使用兩層的canvas,並做出完全相同的長寬、內文、行高與字體大小的圖片:


canvas.draw = function() {
  ctx = this.ctx;
  requestAnimationFrame(() => {
   this.draw(ctx);
  });
ctx.fillStyle = this.backgroundColor;
  ctx.fillRect(0, 0, window.innerWidth, window.innerHeight);
  ctx.beginPath();
  ctx.fillStyle = this.fillStyle;
  ctx.lineWidth = 5;
  ctx.font = "bold 100px Montserrat";
  // 這邊先給出一個 text 的變數是用來測量行高,以便換行書寫、定位圖形中心
  text = "Monoame";
  var textWidth = ctx.measureText(text).width;
  var textHeight = parseInt(ctx.font.match(/\d+/), 10);
  ctx.fillText("Monoame", this.cx - textWidth / 2, this.cy - textHeight / 2);
  ctx.fillText("Studio", this.cx - textWidth / 2, this.cy + textHeight / 2);
 };

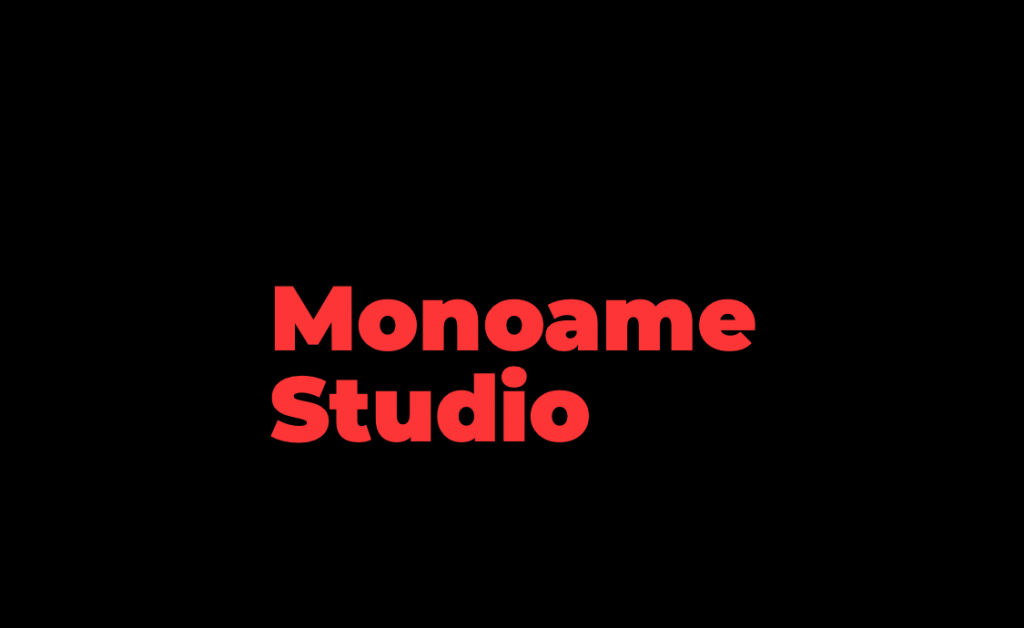

底層(透過遮罩看到)的背景與文字顏色

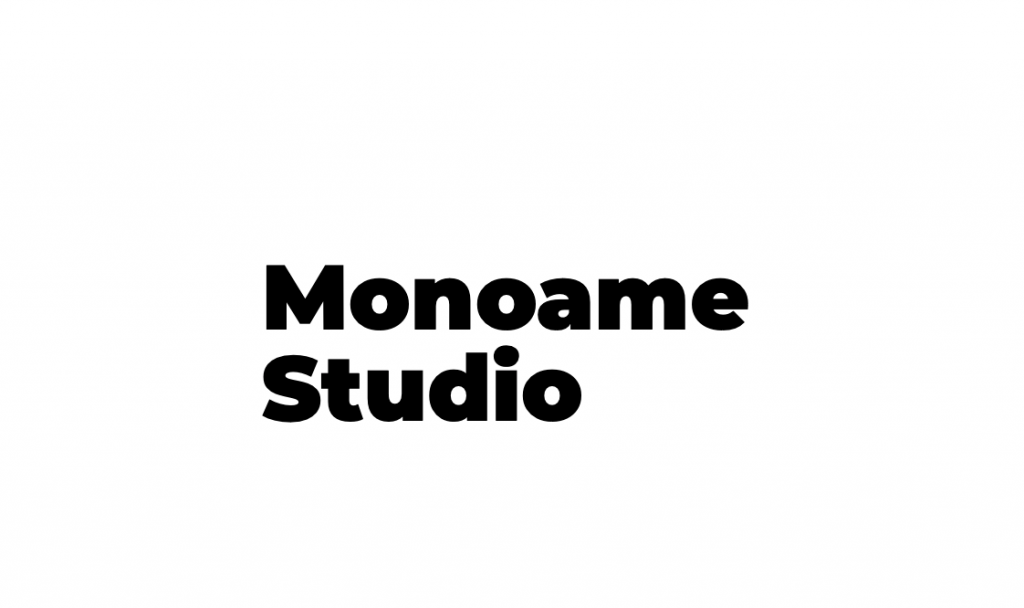

上層的背景與文字顏色

2. 設定遮罩圖形與透視的效果

這個步驟是整個案例的核心,我們使用到 canvas 的 globalCompositeOperation屬性,globalCompositeOperation可以指定 canvas 針對當前繪製圖形與背景的交互效果。

舉例來說,預設的值是 source-over即是直接覆蓋過背景的圖層,畫上新的路徑;而我們使用到的是 destination-out,可以將新舊圖形重疊的區域設定為透明,只在沒有重疊的的部分畫出圖形。

source-over 預設值。將新圖形畫在舊圖形之上。
destination-out
只保留新、舊圖形非重疊的舊圖形區域,其餘皆變為透明。

左圖片中,藍色方形是背景的原始圖形,紅色圓形是新繪製的圖形,我們可以比較一下兩種形式對於背景圖形的影響。關於 globalCompositeOperation的更多選項與說明可以參考 MDN 的 Canvas 教學

實作中先在上層的 canvas 中繪製出作為遮罩的圓形,並在繪製圓形之前將 ctx.globalCompositeOperation設定為"destination-out",如此一來,在這個圓形的範圍內,原本被上層遮住的黑底紅字的底層就會顯示出來。最後也別忘了,在繪製完遮罩的部分之後將參數設定回原本的 "source-over",這樣第一個部分就大功告成了!

ctx.globalCompositeOperation = "destination-out";
ctx.arc(mousePos.x, mousePos.y, this.r, 0, Math.PI * 2, false);
ctx.fill();
ctx.globalCompositeOperation = "source-over";
只有在圓形區域內的上層會顯示為透明

3. 創建圍繞著圖片中心轉動的動態效果

有了圓形遮罩之後,我們要如何讓他繞著圖形的中心點做圓周運動呢?

這裡我們可以活用 canvas 的 translate 與 rotate 方法,在每一次渲染的時候,先使用rotate 將畫布旋轉 1 度,之後再使用translate移動到遮罩的圓心位置,這樣就可以創造出像是衛星環繞的圓周運動效果了。這裡有個小地方要注意,就是我們在移動圍繞的中心點跟旋轉畫布之前,要先用 ctx.save()將目前的畫布資訊存起來,等到繪製完成之後,再使用 ctx.restore() 回復到旋轉跟移動之前的位置,才不會影響到其他部分的圖形繪製喔。

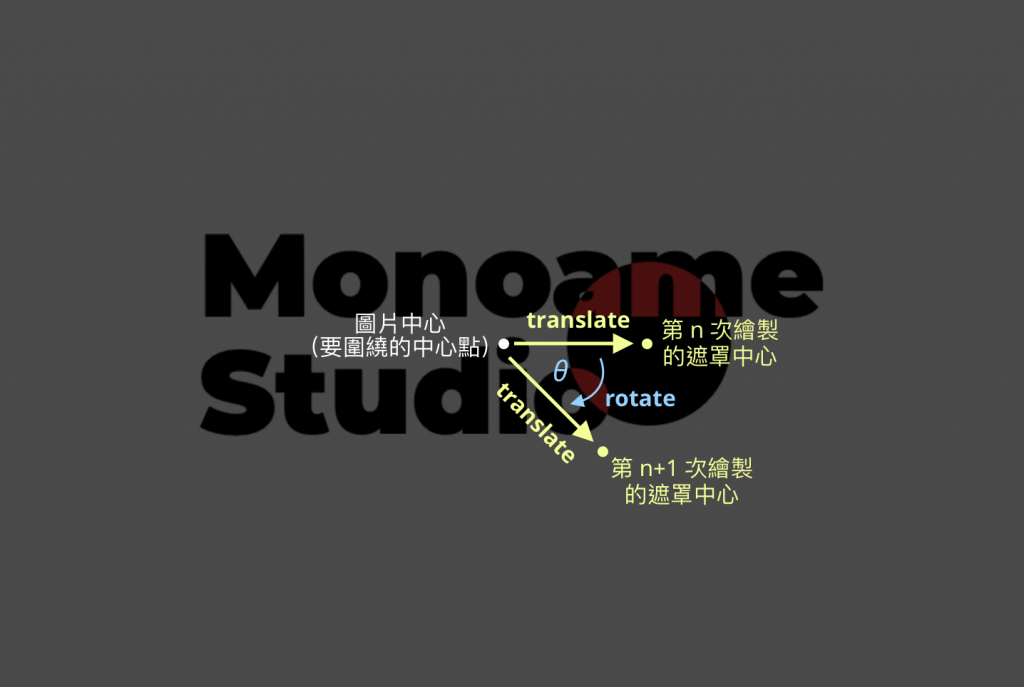

在每一禎的圖片的繪製中,我們都會先旋轉畫布,再將座標移動到遮罩的圓心

ctx.clearRect(0, 0, canvas.width, canvas.height);
angle = (angle+1) % 360;

ctx.save();
ctx.translate(centerX, centerY);
ctx.rotate(2* Math.PI* angle/360);
ctx.beginPath();
ctx.arc(0, 0, dotR, 0, 2 * Math.PI, false);
ctx.fillStyle = "#000000";
ctx.closePath();
ctx.fill();

ctx.translate(100, 0);

ctx.fillStyle = "#FF0000";
ctx.beginPath();
ctx.arc(0, 0, circleR, 0, 2 * Math.PI, false);
ctx.closePath();
ctx.fill();

ctx.restore();

旋轉的部分可以參考這個範例:

See the Pen Canvas rotate around point by Ankycheng (@ankycheng) on CodePen.

登愣,老闆上菜啦!

結合以上的步驟,最後的成品就是這樣:

See the Pen canvas mask effect by Ankycheng (@ankycheng) on CodePen.

這個案例使用遮罩加上簡單的動態實現靈活變動的效果,關於遮罩的應用還有很多,像是這個案例就使用了一樣的 canvas 特性做出類似刮刮卡的效果:https://codepen.io/dudleystorey/pen/yJQxLX。而形狀的部分,除了使用單純的圓形,我們也可以模擬原版中抖動的邊框,或是不同形狀的靈活變化。

有什麼有趣的想法都歡迎在留言告訴老闆,或是你覺得這樣的特性還有哪些可以靈活運用的地方呢?如果這篇文章超過 15 個留言的話,老闆將會進一步解密如何做出原本中華麗的動態球體!老闆的網頁實驗室,我們下回見囉!

手刀訂閱老闆來點寇汀吧!讓老闆帶你拆解更多有趣的程式案例 👨‍🍳

參考資料:

CSS: mix-blend-mode
Canvas: globalCompositeOperation
